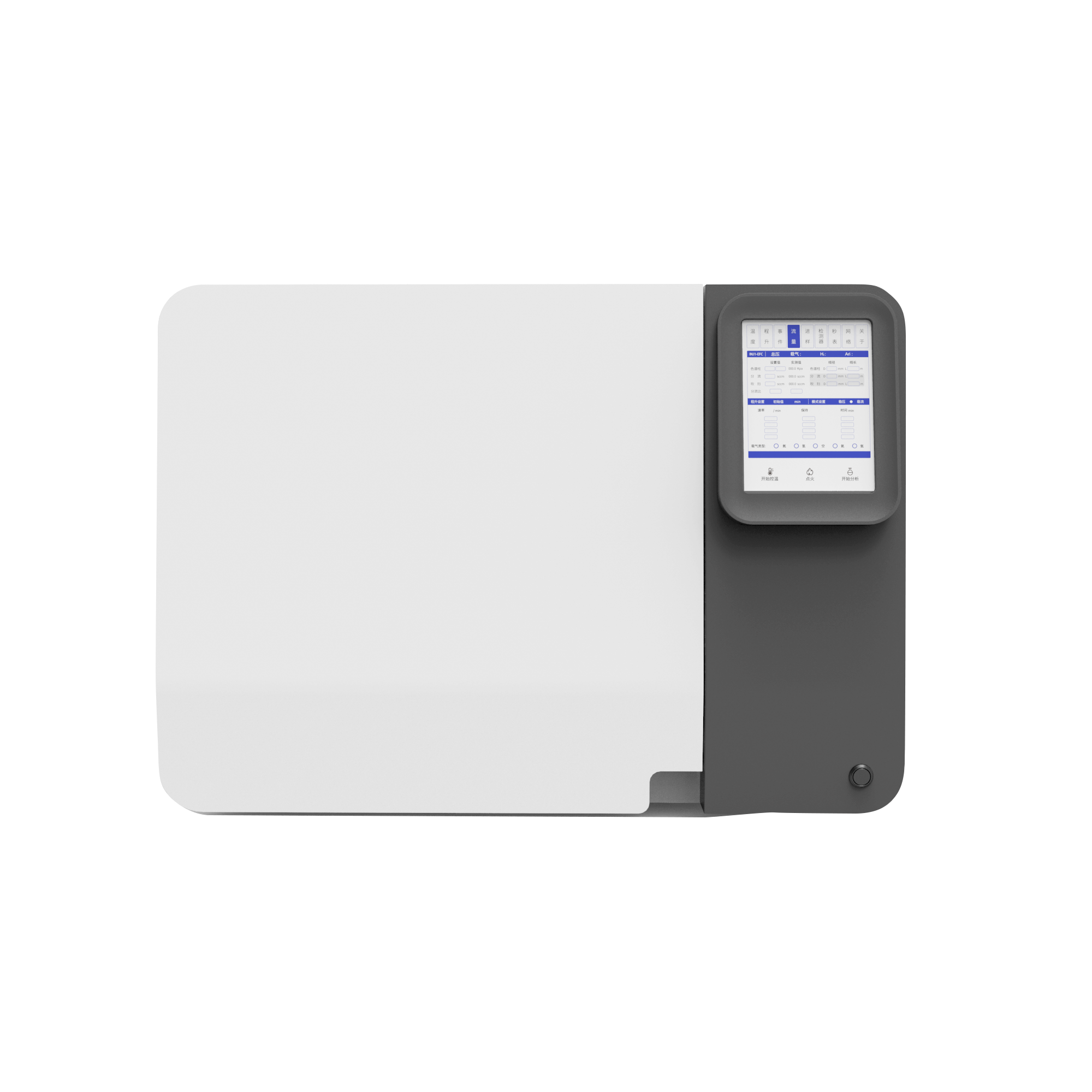

GC-7860网络化系列气相色谱仪

产品参数

属性
产品名称
型号
品牌
访问量
更新时间
详情
GC-7860网络化系列气相色谱仪
佑科仪器
465次
2024-11-04

产品详情

GC-7860型网络化系列气相色谱仪按照配置和功能的不同可以分为Plus、A、AEE,C(车载型)等系列产品可供用户选择。

GC-7860系列网络化气相色谱仪是上海佑科仪器仪表有限公司新推出的新型数字化全控制的气相色谱仪。仪器充分吸收了国外同类产品的先进技术,采用了国内行业先进的制造技术和工艺,确保仪器的可靠性和运行时间。它不仅能够大限度地延长正常运行时间减少维修次数,并且在结构上更加简洁合理,外观更加宏观大气;一目了然的键盘操作、方便系统的反控软件,使之简单易学,容易操作GC-7860系列网络气相色谱系统可以加载先进的电子气路控制 (EPC)系统,为行业用户提供优良品质以及您可信赖的结果。该仪器网络远程传输及控制功能,使仪器在无人值守、分散监测、集中控制成为现实;数据分析结果可以接入DCS,完成色谱组分含量的统计、分析、监控,提高生产过程的自动化。

GC-7860系列气相色谱仪广泛应用于石油化工、精细化工、生物医药、环境保护、食品卫生高纯气体电力酿酒科研及教育等各个分析领域。

GC-7860 SA气相色谱仪所有进样口和检测器气路均采用电子气路(EPC)控制,从而提供更好的保留时间和峰面积的精准度。仪器使用者可以通过反控制软件设置气体流速、外部事件、温度和检测器等各种参数,保存分析方法的所有参数。数字电路使得每次运行、不同操作人员之间的设置值都保持一致。因此, 用户可以获得更好的保留时间重现性和更一致可靠的结果, 事半功倍。

GC-7860系列网络化气相色谱仪可配置液体自动进样器,使用反控软件控制各参数,这将带来更好的重复性并提高工作效率,同时消除手动进样带来的误差。

一.解决方案

  1. 电力变压器油中气体分析(GB/T 17623-1998DL/T 722-2000DL/T 703-1999
  2. 煤矿井下安全气体分析气相色谱法(可对32个点24小时不间断循环采样分析)
  3. 空气质量(TVOC、苯、总烃及非甲烷总烃)分析(符合GB/T 50325-2001、GB/T 18883-2002、GB16927-1996);车间尾气、烟道气分析,以及烟气中VOC、苯及非甲烷总烃24小时不间断在线分析
  4. 水质分析(符合GB/T 5750-2006)
  5. 天然气、炼厂气、裂解气、人工煤气等等各种工业燃气类气体分析 (简易单阀型、广谱流程双阀四柱经济型、广谱流程三阀四柱实用型、广谱流程五阀六柱型、三阀四柱TCD型、四阀五柱双TCD型等;符合GB/T 13610-2003、UOP539、ASTM1945 ASTM D 1946GPA2261;可根据具体样品特殊订制)
  6. 煤气、沼气分析 H2、O2、N2、CH4、CO、CO2六组分,单阀顺序变换)
  7. 天然气中的硫化物 (单阀顺序变换反吹法,检测H2S及总硫)
  8. 高纯气体分析 、电子工业气体分析(最小检测浓度可达20ppb以上)
  9. 汽油中的苯和甲苯分析 (符合ASTM D3606; SH/T 0713—2002)
  10. 汽油中的含氧化合物分析 (符合AZTM D4815和SH/T 0633-1998)
  11. 汽油中苯、甲苯、芳烃分析   (符合ASTM D5580-1995,SH/T0693-2000)
  12. 汽油中的烃族组成SOA分析、汽油中单体烃PONA分析(饱和烃、烯烃、芳烃和苯的含量检测,采用特制的烯烃吸附阱;符合SH/T 0741-2004)
  13. 模拟蒸馏气相色谱法(符合SH/T 0558,ASTM D5307、D3710、D6352、D2887)
  14. 血液乙醇分析(符合标准GA/ T105-1995
  15. 卷烟条VOC(符合YC/T 207-2006)、药物残留分析、环氧乙烷(符合GB/T 16886.7-2001)、包装材料中的溶剂残留检测
  16. 温室气体专用气相色谱法(CO2、CH4和N2O,0.1ppm—100%)
  17. 催化评价、高压高温在线分析系统(系统色谱根据要求订制)
  18. 过程气相色谱仪(工业色谱)、分析小屋构建、多流路样品选择(最多支持32路样品选择)、样品前处理等

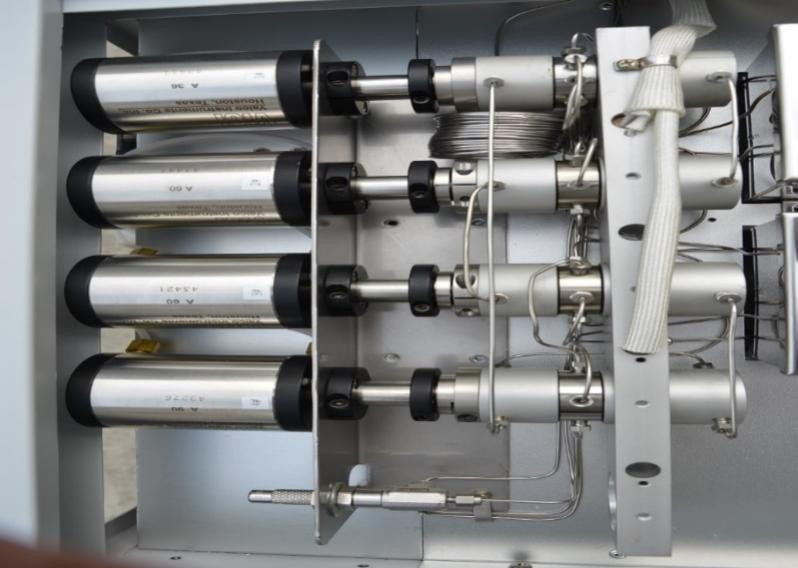

中心切割阀

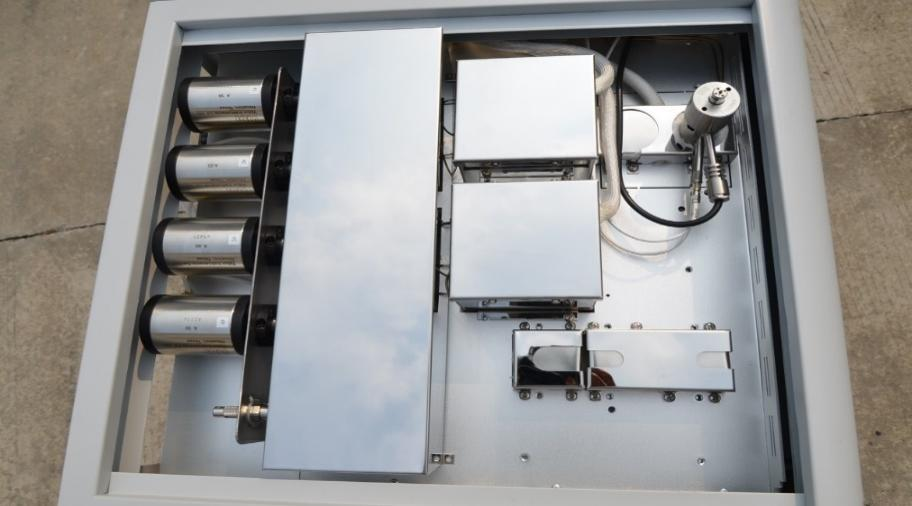

 定制阀系统

二:GC-7860系列气相色谱仪主要特点和参数

  1. GC-7860系列气相色谱仪采用8.0寸液晶电容触摸显示屏,支持中英文切换。大屏直读显示氮、氢、空流量及压力和进行仪器操作。 标配PC端反控软件、内置色谱工作站,实现同步双向控制。
  2. 仪器具有开放端口,能够实现后续升级为与气相色谱仪同品牌的气相色谱-单四级杆 质谱仪或气相色谱-三重四级杆质谱仪。
  3. 开机一键启动。全自动运行各种功能:加热、点火、自检、漏气报警等。具备缺气报警 保护功能;加热控制保护功能(使用中打开柱箱门时柱箱风扇电机及加热系统自动关闭)
  4. 分流流量/分流比可自动控制,节约载气。带有自动进样器定位接口。
  5. 多核、32位嵌入式硬件系统,采用对数放大器,检测信号无截止值,峰形好,可扩展 的同步的外部触发功能,可以由外部信号(自动进样器、热解析仪等)启动主机和工作站。
  6. 气路控制采用EPC(电子压力闭环控制),EFC(电子流量闭环控制)技术,在设定 范围内任意调控;可选择设定载气和尾吹气类型:He、H2、N2,各载气系统均可实 现恒压、恒流、恒线速度,并使用He、H2、N2三种常规气体进行流量校正。
  7. 系统自检功能,实现故障自动识别功能
  8. 主机由20 种方法存储记忆功能,可以直接调用,方便便捷
  9. 不少于8个外部事件的扩展功能接口,可以选配各种控制阀,且能按设定时序工作
  10. 外部链接方式为LAM网口连接(RJ45)和RS232通讯口。
  11. 电子气路EPC控制方式

EPC电子气路控制精度0.01 mL/min或0.01Kpa,保证了更好的保留时间重现性更一致可靠的结果

EPC工作模式:恒流、恒压、分流模式。

程序压力控制:4阶

EPC工作气体:N2、H2、Air、He、Ar

EPC控制量程:压力0~0.6Mpa  流量0~100sccm或0~500sccm

EPC控制精度:压力0.01Kpa;流量0.01sccm

  1. 支持高速升温,最大速率80/min,适合快速分析。
  2. 温度可升至450适合高沸点样品的分析。
  3. 支持双柱箱、双后开门模式。
  4. 柱箱温度增量1℃,精度±0.01℃,已经相当于同类型进口产品。
  5. 外部事件6路,辅助控制输出2路。
  6. 多元化的进样系统;填充柱进样、毛细管分流/不分流进样、阀进样、液体自动进样、全自动顶空进样、裂解进样、热解吸进样、吹扫捕集进样可
  7. 可配置中心切割和阀切换系统,帮助用户完成复杂的多维色谱分析任务。其中Plus机型是一款专门为多维应用分析及在线分析而量身打造的多用途气相色谱仪。
  8. 丰富的检测器类型,Plus机型最多可安装三个检测器(B型可以同时安装两个检测器) TCD、HTCD、uTCD、FID、FPDECD NPD、ZD、PDHID、PID、AID 。
  9. 程序支持多流路样品选择MPV系统,具有自动识别阀数、自动联级判断、自动复位、阀位选择、阀位分析记忆功能,最多支持32路的样品流路选择。

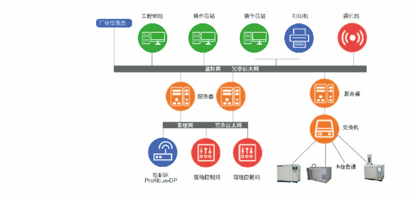

  10. 网络远程传输及控制功能,可进行无人值守分析、分散监测、集中控制
  11. 数据可通过MODBUS协议接入DCS系统,完成色谱组份含量的统计、分析、监控,提高生产的过程控制自动化水平。
  12. 柱温箱指标:

(1) 内容积:≥22L;

(2) 温度范围:室温上4℃ ~不低于450℃(增量 0.01℃);

(3) 温度设定值分辨率:≤0.1℃

 (4) 室温每变化1℃ 柱温的变化:≤0.01℃

 (5) 设定温度与实际温度之间的偏差均不超过1%。

(6) 10 min内,温度变化的相对标准偏差不大于 0.05% 。

(7) 最大升温速率:≥60℃/min;

(8) 程序升温:≥9 阶/10 平台;

(9) 程序升温重复性:≤0.5%;

(10)降温方式; 后开门+可变高速电机;

11)控温路数:8路



进样器、检测器、热导池温度指标

温度范围:室温上4℃~450℃(增量1

控温精度:优于±0.01

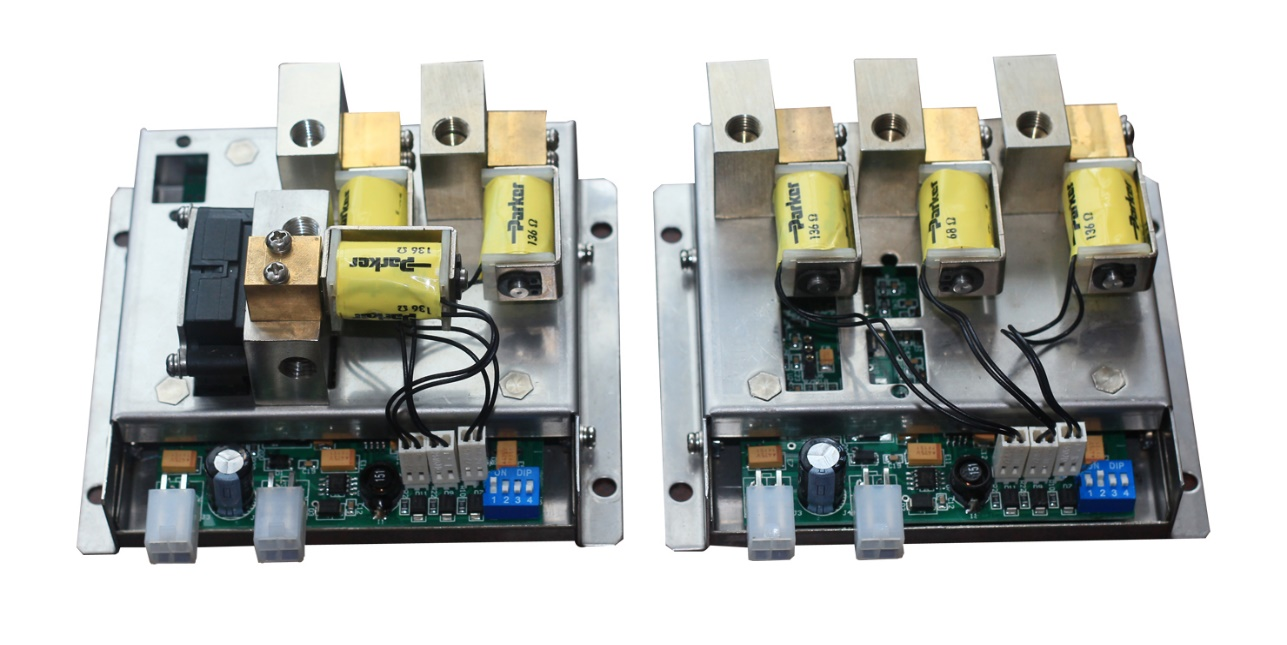

三路电子气路EPC模块



三:GC-7860系列产品主要检测器技术指标

进样器指标:

(1) 温度范围:室温上7℃-不低于400℃;

(2) 控温方式:独立控温;

(3) 载气流量控制方式:恒压、恒流、恒线速度;

(4) 分流模式可以直接设置分流比;

(5) 柱头压力范围:不低于0-500kpa;

(6) 柱头压力控制精度:≤0.01kpa;

(7) 流量设定范围:H2: 不低于0-200ml/min;N2 :不低于0-200ml/min;



氢火焰离子化检测器(FID)

收集极采用圆筒型结构,铂金喷嘴

(1) 检测器气体采用EPC 控制;

(2) 温度范围:室温上7℃~400℃;

(3) 氢焰离子化检测器(FID):采用对数放大器;高压开关控制;基线信号显示;点火

线圈控制;检测限:1.8pg/s (样品:正十六烷);基线噪声:≤0.015pA;基线漂

移:≤0.3pA/30min;电源电压变化的适应性:电源电压从 220V 至 242V 和 198V

情况下,基线噪声和基线漂移仍应达到。动态范围:107;定性重复性:不大于0.06%;

定量重复性: 不大于1%

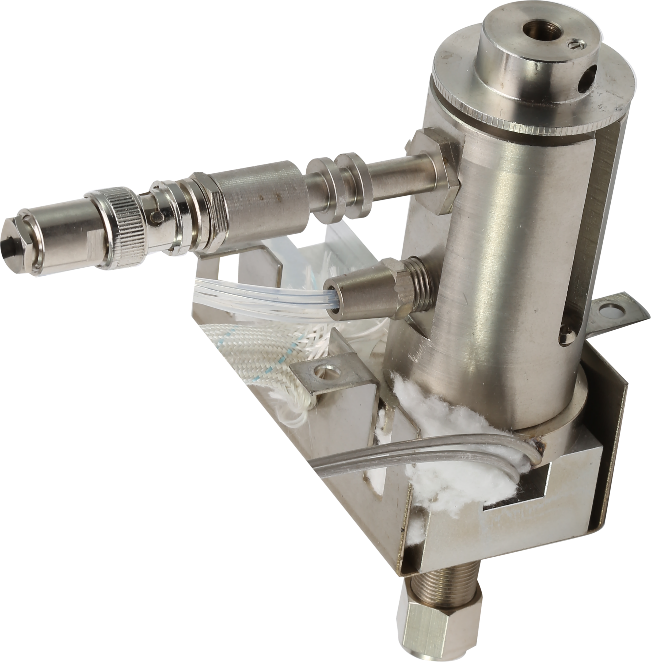

氢火焰检测器

四:GC-7860网络版反控工作站:

特点与功能:

1)适用于Windows7及以上系统;数据采集:单通道采集和多通道同步采集、数据文件名称自动生成,根据通道分别自动存储于相应路径。

2)完成部分监控程序及远程桌面部分功能。

3)用户登录:根据数据库内的用户权限进行软件登录。

4)用户防重登录:根据IP地址、账号及密码信息确定控制软件,并提示其他IP电脑上已登录的设备账号登出。

5)配置管理:配置数据库连接、配置服务器IP及端口。

6)系统自检:软件启动时/手动检测,软件与服务器上的两个服务端软件进行通讯,

确认系统软件运行正常。

7)设备查询:列出用户可管理的所有设备列表。

8)设备监控:可定时/手动刷新用户可查看的设备状态,并在界面中显示设备相关

信息。

9)设备远程操作:通过RPC远程协议与MiniPC上的Windows进行通讯,实现远

程桌面的功能,当RPC协议发生异常时,可在页面标题中显示代表报警。

10)方法下载:支持软件选择服务器上的方法文件下载到设备上。

11)图谱操作软件调用:支持从客户端软件中一件调取图谱操作软件或将已打开的

图谱软件调用最上层。

12)数据处理解析:谱图处理功能(手/自动积分,批量处理)、定性、定量功能(面

积归一法、校正归一法、内标法、外标法、指数法),数据比较功能。

13)报告:样品信息、色谱图、积分表等信息、用户自定义选择、预览功能。

14)文件:文件管理用数据浏览器、一体化文件结构、文件变换功能(AIA,HW 、

txt 格式)、模板文件、反控参数文件

技术指标:

输入电压范围:-2.5V~2.5V

积分灵敏度:0.05μV•s

最小分辨率:1μV

动态范围:10-7

线形度:±0.005%

重复性:±0.005%

采样周期:10、20、30、40、50次/秒可调

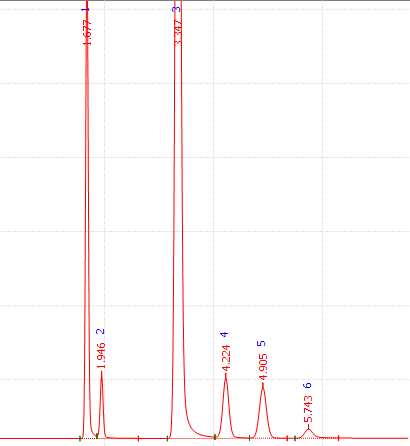

色谱分析图谱-1

色谱分析图谱-2
