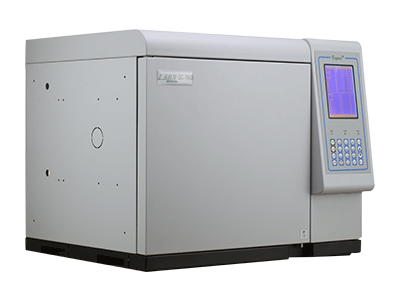

天然气全组分分析专用气相色谱仪

产品参数

通用气相色谱仪配置4阀5柱,由两个取样/反吹十通阀,两个旁路切换六通阀,五根色谱柱和两个高灵敏度的TCD检测器组成,能够给出天然气中的饱和烃C1~C50、全浓度范围内的H2、He含量以及 CO2、H2S、N2、O2和沸点在己烷以上的C6+(作为一个反吹峰)各个组分的含量。
属性
产品名称
型号
品牌
访问量
更新时间
详情
天然气全组分分析专用气相色谱仪
GC-7860-DT
佑科仪器
10899次
2024-04-15

产品详情

  通用气相色谱仪
  天然气全组分分析专用气相色谱仪 GC-7860-DT
  该仪器分析系统配置4阀5柱,由两个取样/反吹十通阀,两个旁路切换六通阀,五根色谱柱和两个高灵敏度的TCD检测器组成,能够给出天然气中的饱和烃C1~C50、全浓度范围内的H2、He含量以及 CO2、H2S、N2、O2和沸点在己烷以上的C6+(作为一个反吹峰)各个组分的含量。
  该仪器流程既满足而又超过了ASTM1945和GPA2261的方法。


  一、工作原理:
  该系统的测定是在两个通道上进行的,通道Ⅰ用于分析H2和He,通道Ⅱ用于分析N2、O2 、CO2、H2S和C1~C5饱和烃。
  样品经阀进样后,在通道Ⅰ上经过色谱柱5分离,H2和He在TCD1上检测,后面组分被反吹放空。同时在通道Ⅱ上样品进入分离系统,经预柱1分离后改变柱流向,使C6和更重组分作为一个峰流出,轻烃和永久气体被送到柱3并隔离,让C30~C50从柱2中流出,C1、N2、O2进入到柱4并被隔离,而C2、CO2则从柱3分离检测,最后C10、N2、O2从柱4中流出被检测。
  数据的处理和定量由天然气专用工作站完成,并得出各组分的热值(摩尔发热量、质量发热量、体积发热量、以及沃泊指数)等参数,阀的切换由反控工作站完成。


  二、应用范围及检测指标:
  1、适用于:天然气、 炼厂气(需要改变色谱分析柱类型)等的分析;
  2、执行标准:UOP539、ASTM D1945 GPA2261 GB/T 13610-2003;
  3、最小检测浓度:永久气体TCD 50ppm、有机烃类FID 1ppm;


  三、性能特点:
  1、该仪器系统是全填充柱、全TCD的多维色谱分析方法,柱负荷大,自动化程度高。
  2、一次进样既可得到天然气的各个组份含量。
  3、线性范围内不受进样量的影响,对进样要求不苛刻。
  4、两个通道相互独立,如不需要检测H2、He含量,则只用通道Ⅱ既可。
  5、N2、O2分别检测
  6、该分析系统为天然气的全组份分析,定量简单,方便用加校正因子的归一法定量,或者外标法定量。
  7、该系统流程适合要求分离N2、O2、CO、CO2、CH4及C2~C5烃类的所有应用。
  8、该系统经扩展后可分析天然气中C10~C140及C14+的单体烃含量(FID检测)。


  四、检测器参数详解:
  1、氢火焰离子化检测器(FID)特性:
  (1)收集极设计为圆筒型结构,使用石英喷口。
  (2)检测限:≤3×10-12g/s(测试用正十六烷/异辛烷)。
  (3)基线噪声水平:5×10-14A。
  (4)30分钟内基线漂移:≤1×10-13A。
  (5)线性响应范围:≥107。
  (6)具备自动点火功能。
  2、热导检测器(TCD)特性:
  (1)采用半扩散式结构设计。
  (2)电源管理使用恒流控制模式。
  (3)敏感度:S≥3000mv.ml/mg(测试用正十六烷/异辛烷);HTCD高灵敏度版本为S≥10000mv.ml/mg。
  (4)数字放大倍数可选:2、4、6、8倍。
  (5)基线噪音:≤10μv。
  (6)30分钟内基线漂移:≤30μv。
  (7)线性响应范围:≥105。
  (8)载气流速稳定性:≤1%。
  (9)可额外配置毛细柱连接部件。
  3、电子捕获检测器(ECD)特性:
  (1)检测限:≤1×10-14g/s。
  (2)线性范围:104
  (3)放射源:Ni63。
  4、火焰光度检测器(FPD)特性:
  (1)检测限:对于硫(S)为5×10-12g/s;对于磷(P)为5×10-13g/s(以甲基对硫磷为例)。
  (2)线性范围:对于磷(P)为105;对于硫(S)为103。
  (3)最高使用温度:350℃。
  (4)检测方法:使用空气-氢气火焰光谱法。
  (5)光检测器:采用顶端光电倍增管。
  (6)倍增管最大电压:达到-700V。
  5、氮磷检测器(NPD)特性:
  检测限:对于氮(N)≤5×10-12g/s;对于磷(P)也≤5×10-12g/s。


五、应用案例解析:
  1、电力变压器油中气体分析:
  (1)遵循标准:GB/T 17623-1998、DL/T 722-2000、DL/T 703-1999。
  (2)分析目的:监测电力变压器油中的气体成分,预防设备故障。
  2、煤矿井下安全气体分析:
    使用气相色谱法对32个点进行24小时不间断循环采样分析,确保矿井安全。
  3、空气质量分析:
  (1)遵循标准:GB/T 50325-2001、GB/T 18883-2002、GB16927-1996。
  (2)分析项目:TVOC(总挥发性有机化合物)、苯、总烃及非甲烷总烃。
  (3)应用场景:车间尾气、烟道气分析,以及烟气中VOC、苯及非甲烷总烃的24小时不间断在线分析。
  4、水质分析:
  (1)遵循标准:GB/T 5750-2006。
  (2)分析目的:检测水中的化学物质含量,保障水质安全。
  5、工业燃气类气体分析:
  (1)涉及气体:天然气、炼厂气、裂解气、人工煤气等。
  (2)多种配置选项:简易单阀型、广谱流程双阀四柱经济型、广谱流程三阀四柱实用型、广谱流程五阀六柱高端型、三阀四柱TCD型、四阀五柱双TCD型等。
  (3)遵循标准:GB/T 13610-2003、UOP539、ASTM1945、ASTM D 1946和GPA2261。
  (4)定制服务:可根据用户具体样品特殊订制。
  6、煤气、沼气分析:
     独特技术:独特的单阀顺序变换,分析H2、O2、N2、CH4、CO、CO2六组分。
  7、天然气中的硫化物分析:
  (1)检测物质:H2S(硫化氢)、CSO、SO2(二氧化硫)及总硫。
  (2)技术特点:采用独特的单阀顺序变换反吹法。
  8、高纯气体分析、电子工业气体分析:
     最小检测浓度:可达10ppb以上,适用于要求很高的分析。
  9、汽油中的苯和甲苯分析:
  (1)遵循标准:ASTM D3606;SH/T 0713—2002。
  (2)分析目的:检测汽油中苯和甲苯的含量,符合环保要求。
  10、汽油中的含氧化合物分析:
  (1)遵循标准:AZTM D4815和SH/T 0633-1998。
  (2)分析目的:测定汽油中含氧化合物如醇类和醚类的含量。
  11、汽油中苯、甲苯、芳烃分析:
  (1)遵循标准:ASTM D5580-1995,SH/T0693-2000。
  (2)分析目的:详细分析汽油中的苯、甲苯和芳烃含量。
  12、汽油中的烃族组成SOA分析、单体烃PONA分析:
  (1)检测内容:饱和烃、烯烃、芳烃和苯的含量。
  (2)特殊设备:采用特制的烯烃吸附阱。
  (3)遵循标准:SH/T 0741-2004。
  13、模拟蒸馏气相色谱法:
  (1)遵循标准:SH/T 0558,ASTM D5307、D3710、D6352、D2887。
  (2)分析目的:模拟蒸馏过程,分析石油产品如汽油、柴油的沸点分布。
  14、血液乙醇分析:
  (1)遵循标准:公安部标准GA/ T105-1995。
  (2)分析目的:检测血液中的乙醇含量,用于司法鉴定和酒驾检测。
  15、卷烟条VOC、药物残留分析、医疗器械中的环氧乙烷、包装材料中的溶剂残留检测:
  (1)遵循标准:YC/T 207-2006、GB/T 16886.7-2001。
  (2)分析目的:检测各类产品中有害化学物质的残留量。
  16、温室气体专用气相色谱法:
      检测范围:CO2、CH4和N2O,0.1ppm—100%。
